產品概述

GGD型低壓固定式成套開關設備，可廣泛地用在發電廠、變電所、廠礦企業等電力用戶的的交流50Hz額定電壓400V的配電系統中，做為動力、照明及配電設備的電源轉換、分配和控制之用。

GGD型低壓配電柜具有分斷能力高，動熱穩定性好，結構新穎、合理、電氣方案切合實際，系列性、適用性強、防護等級高等特點，可作為更新換代的產品使用。

本產品符合IEC60439《低壓成套開關設備和控制設備》, GB7251.1《低壓成套開關設備和控制設備第一部分：總則》，GB7251.12《低壓成套開關設備和控制設備第二部分：成套電力開關和控制設備》等標準。

使用條件

周圍空氣溫度不高于+40℃，不低于-5℃，并且24小時內其平均溫度不高于+35℃。

天氣條件，空氣清潔，相對濕度在最高溫度為+40℃時不超過50％，在較低溫度時允許有較高的相對濕度。

海拔高度≤2000m。

本產品適用于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內（不超過24小時）可達+70℃。

在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作。

如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。

型號含義

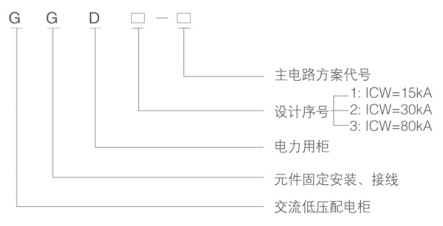

GGD系列低壓固定式開關柜型號含義

技術參數

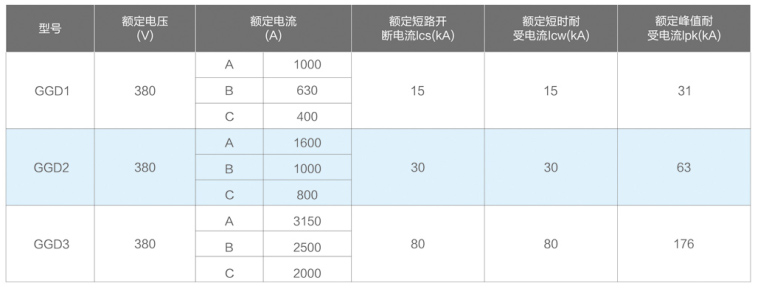

GGD系列低壓固定式開關柜技術參數

GGD柜突破了老產品的結構形式，基本框架為組合裝配式結構，框架的全部結構件均用螺絲堅固連接，框架及門、面板均經磷化處理后作聚脂桔紋噴涂，無噴涂部件全部鍍鋅并經鈍化處理。外殼防護等級為IP30，亦可根據用戶安裝場所要求，在IP20~IP40間選擇，本柜設計有良好的自然通風系統。

GGD進線方式有常用的上、下側進線方式，同時也設計了由柜頂、左、中、右位置進線方式，以滿足各類工程設計對不同進線方式的需求。同時柜內留有固定的位置給發電廠等特殊用戶加裝繼電保護和自動裝置。

GGD柜具有分斷能力高，動熱穩定性好，電氣方案組合靈活方便等特點。
