產品概述

XGN□-12/24系列全絕緣全封閉充氣式金屬開關設備(以下簡稱充氣柜)是一個完全密封的系統，其所有帶電部分以及開關密封在不銹鋼的殼體內。整個開關裝置不受外部環境條件的影響，從而可以確保運行可靠性及人身安全，并且實現了免維護。通過選擇可擴展母線，可以實現任何組合，達到模塊化。擴展母線完全絕緣和屏蔽，確保了高可靠性和安全性。充氣柜同時可以提供工業化的自動化解決方案，形成了智能化開關的概念，并將現場安裝及調試工作量降至最低。

所有高壓帶電部分位于不銹鋼箱體內，箱殼為不銹鋼密封焊接，充入工作壓力1.4Bbar的SF6氣體，防護等級為IP67。可安裝于潮濕、多沙多塵、鹽污、礦山、箱式變電站和任何由于空氣污染易引發表面污染的場所而不必采取特別的預防措施。無需母線清掃和防小動物。即使是熔斷器室也具有IP67的防護等級。擴展母線為完全絕緣和全屏蔽，以保證不受外部環境變化的影響且免維護。

使用條件

正常實用條件

海拔高度：≤1000m

環境溫度：+45℃~-35℃，最大溫差≤25℃

日相對濕度平均值不超過95%

月相對濕度平均值不超過90%

抗震能力：地震烈度不超過8級

無劇烈震動和沖擊以及有火災、化學腐蝕、爆炸危險的場所。

特殊實用條件

遵循IEC 60694標準，對于有別于正常操作條件下的特殊運行條件，制造商和最終用戶必須取得一致。如果涉及特殊惡劣的運行環境，則必須向制造商和供應商咨詢。

當電氣設備安裝在海拔高度為2500米以上時，需特別注明，以便制造時對壓力進行調整。

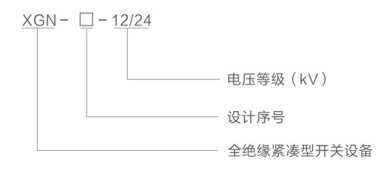

型號含義

XGN□-12/24系列全絕緣全封閉充氣式金屬開關設備型號含義

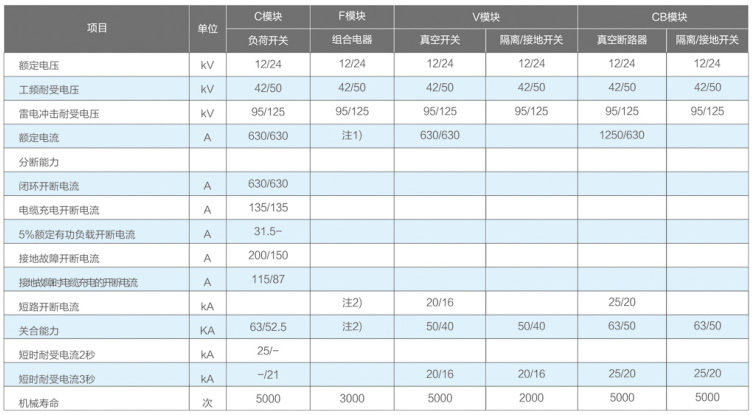

技術參數

XGN□-12/24系列全絕緣全封閉充氣式金屬開關設備技術參數

注：1）取決與熔斷器的額定電流。

2）受限于高壓熔斷器。

3）XGN□系列充氣柜遵循IEC 60056, IEC60129，IEC 60265，IEC 60298，IEC 60420，IEC 60694，GB/T11022，GB 3906，GB 1985，GB 16926, GB 38041，GB 1984, GB3309等標準。

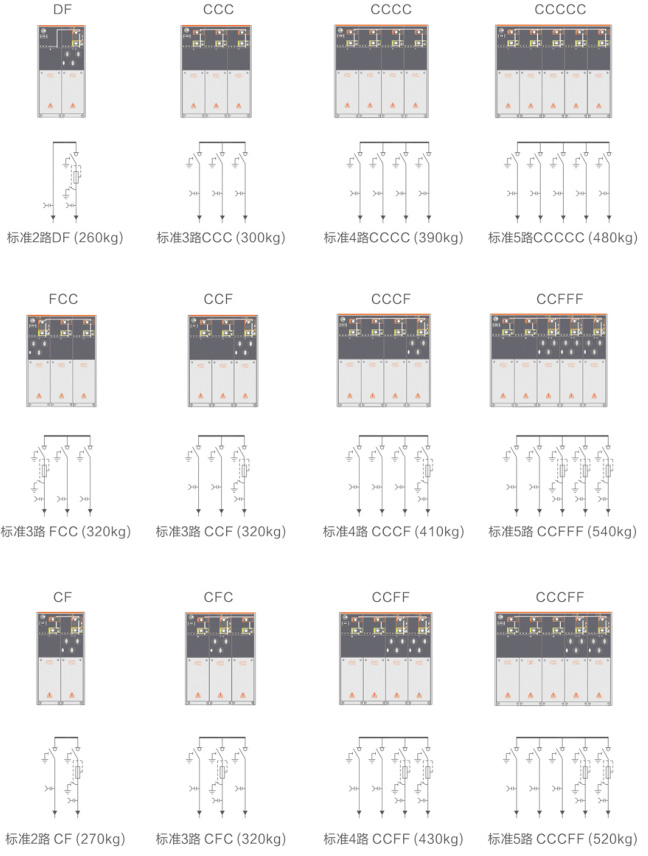

標準組合 STANDARD COMBINATION

充氣柜提供以下標準組合

可用模塊 AVAILABLE MODULES

注：單個模塊必須加擴展頭后才能使用。

附件 ACCESSORY

輔助接點

在所有的負荷開關和斷路器上都可配備2NO+2NC指示開關位置。一個并聯脫扣線圈(AC或DC)可以安裝到變壓器開關/斷路器上。低壓控制部件位于前面板后面。

搖控和監測單元

可以配備集成搖控和監測單元。

這個單元是一個預裝式的產品，它可以組裝成一個復雜或新的解決方案，只是要在開關頂部加一個低壓箱。

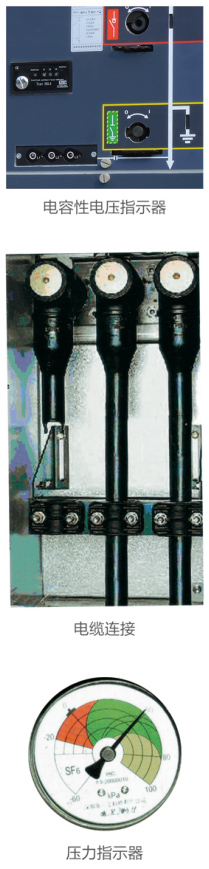

電壓指示

電容性電壓指示器顯示套管是否帶電，其上的插口可用于核相。

短路/接地故障指示器

為了便于故障定位，電纜開關模塊可以裝備短路/接地故障指示器，進行簡單的故障檢測。

電動操作

對于所有開關與變壓器單元手動操作機構是標準的方案。也可以選擇安裝電動操作機構。

所有開關、真空斷路器和接地開關都是通過位于前面板后面的機構進行操作的。對于所有開關和斷路器，都可以通過操作手柄操作(標準配置)，或者可以配備馬達操作機構(附件)。

但是接地開關只能手動操作，并且配置了有關合故障電流能力的機構。

電纜連接

標準套管距離地面的高度都相同，并且外有電纜室蓋板保護，此蓋板可以與接地開關互鎖，對于雙電纜進線，還可以采有專門的雙電纜室蓋板。

壓力指示器

通常配備壓力指示器，該指示器為壓力表形式，此外也可以配備電氣觸點來指示壓力降低。

鑰匙鎖

可以安裝用于斷路器、負荷開關以及接開關的鑰匙鎖。

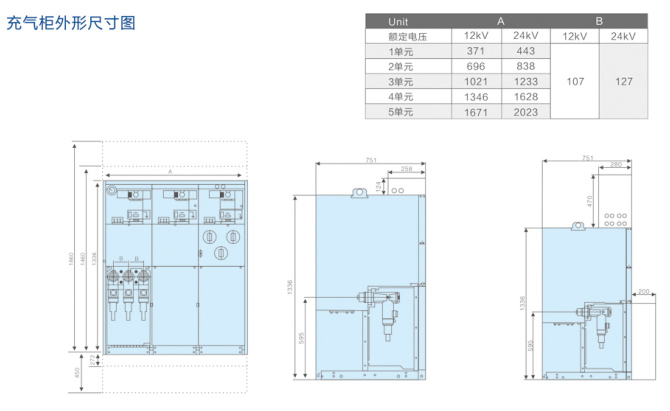

產品結構/外形尺寸 PRODUCT STRUCTURE / DIMENSIONS

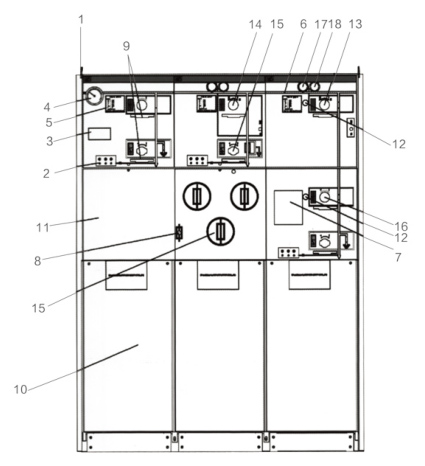

充氣柜結構圖

1、吊環

2、電容性電壓指示器

3、短路接地故障指示器(附件)

4、壓力指示器

5、具有序列號的標牌

6、模擬線路圖

7、保護繼電器

8、熔斷器熔斷指示

9、面板上的掛鎖裝置

10、電纜室

11、RTU211安裝室

12、鑰匙鎖(附件)

13、斷路器操作孔        14、負荷開關操作孔       15、接地開關操作孔

16、隔離開關操作孔     17、斷路器分閘按鈕       18、斷路器合閘按鈕
