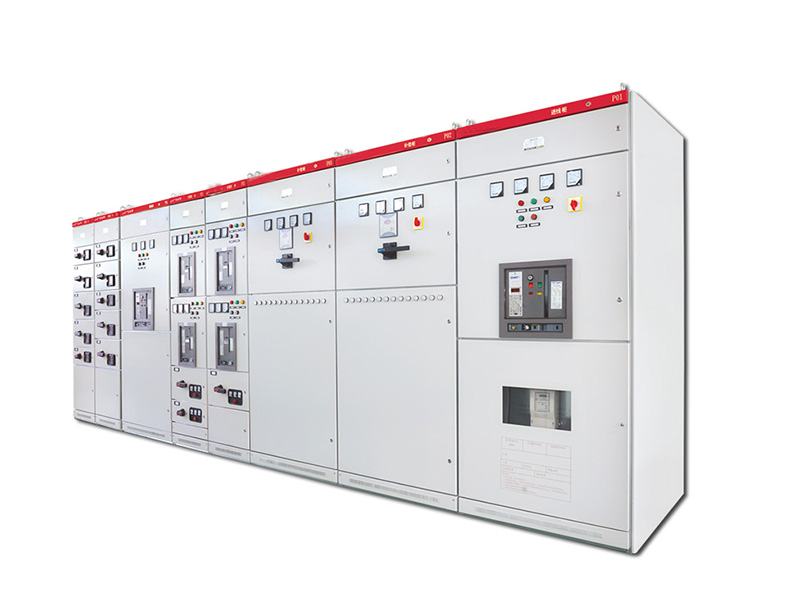

產品概述

GCS型低壓抽出式開關柜，適用于發電廠、變電站、石油化工部門、廠礦企業、高層建筑等低壓配電系統的動力、配電和電動機控制中心，電容補償等的電能轉換、分配與控制之用。

GCS型低壓抽出式開關柜接通和分斷能力高，動熱穩定性好，結構先進、合理，電氣方案靈活，防護等級高，安全可靠，維護方便，并且具有較高的技術性能指標。

使用條件

周圍空氣溫度不高于+40℃，不低于-5℃，并且24小時內其平均溫度不高于+35℃。

天氣條件，空氣清潔，相對濕度在最高溫度為+40℃時不超過50％，在較低溫度時允許有較高的相對濕度，例如+20℃時為90％，但應考慮到由于溫度變化，有可能會偶然地產生適度的凝露。

海拔高度≤2000m。

本產品適用于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內（不超過24小時）可達+70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作。

如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。

型號含義

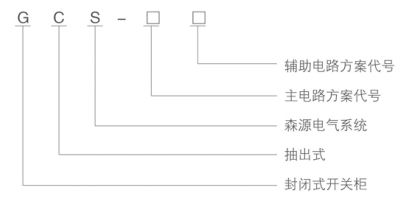

GCS系列低壓抽出式開關柜型號含義

技術參數

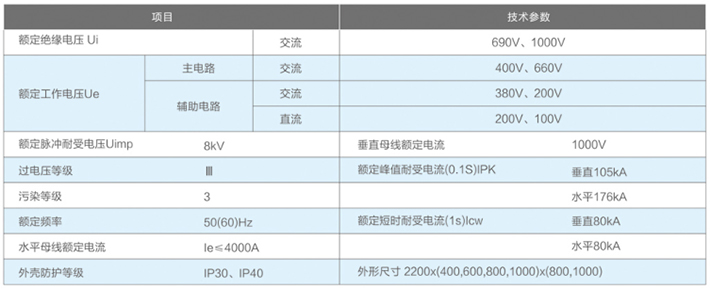

GCS系列低壓抽出式開關柜技術參數

各功能室嚴格分開、其隔室主要分為功能單元室、電纜室、各單元的作用相互獨立，互不影響。

水平母線采取柜后平置式排列，增強了母線抗短路電流產生的電動力的能力。

抽屜類型分為1/2單元、1單元、3/2單元、2單元、3單元五個尺寸系列，回路額定電流在400A及以下。

每一臺裝置最多能安裝11個單元抽屜或22個1/2單元抽屜。

抽屜具有分、合、試驗、抽出、隔離五個位置，并有明顯標志。

抽屜設有機械連鎖裝置和緊急解鎖裝置。
