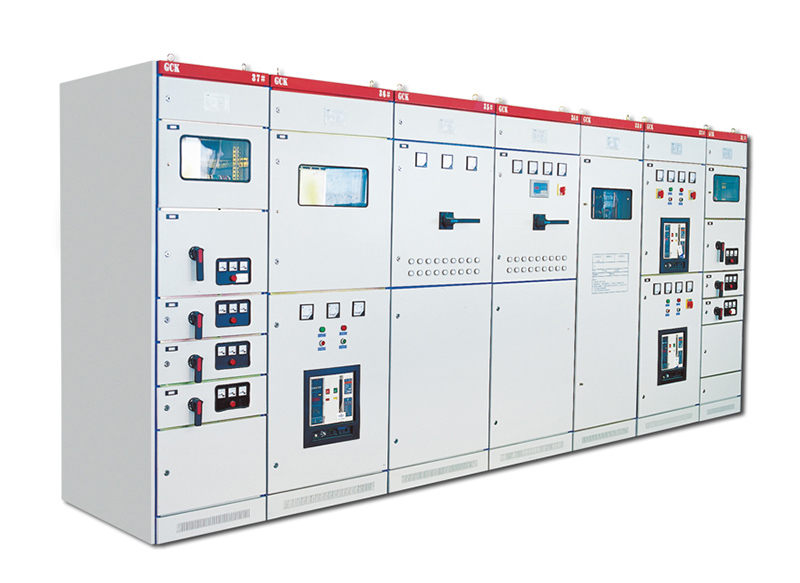

產品概述

GCK(L)系統低壓抽出式開關柜，適用于所有發電、配電和電力使用的場合，如：電力系統、石油化工、工礦企業、民用建筑等等。

GCK(L)系統采用的柜架結構組裝靈活，柜內可裝不同的標準元器件，以適應各種使用要求。抽出式單元采用鋁合金滑動導軌和螺旋式推進機構，工作位置明顯，操作輕便、可靠。

本產品符合IEC60439-1，GB7251.1-2013，GB7251.12-2013和JB/T9661-1999等標準。系統的安裝和連接是按IEC364標準執行。

使用條件

周圍空氣溫度不高于+40℃，不低于-5℃，并且24小時內其平均溫度不高于+35℃。

天氣條件，空氣清潔，相對濕度在最高溫度為+40℃時不超過50％，在較低溫度時允許有較高的相對濕度。

海拔高度≤2000m。

本產品適用于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內（不超過24小時）可達+70℃，在這些極限溫度下裝置不應

遭到任何不可恢復的損傷，而且在正常條件下應能正常工作。

如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。

型號含義

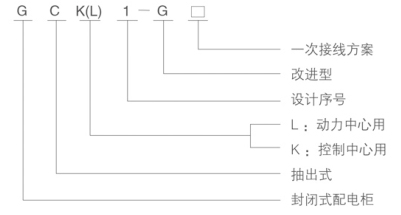

GCK型低壓抽出式開關柜型號含義

技術參數

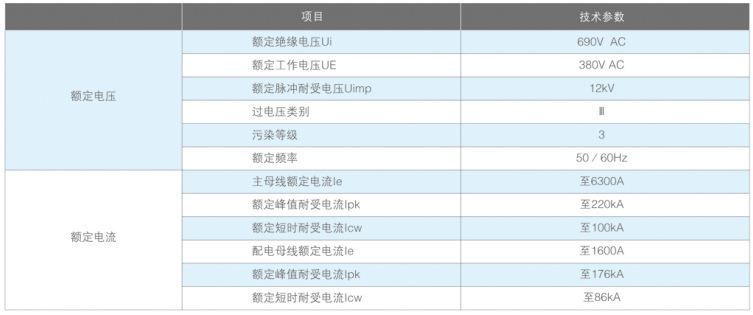

GCK型低壓抽出式開關柜技術參數

GCK(L)系統的基本部分為帶有20mm間隔模數孔的型材骨架，所有框架零件均為免維修型。

GCK(L)系統為全封閉外殼，防護等級為IP32。柜底部提供底板，電纜出線口可設有阻燃、絕緣的法蘭板。門板和外殼可按需要裝配單個/多個通風口，頂板為全通風型。

設計有大電流單元，又有小電流多回路單元；同一柜內同一層的兩個抽屜的小門各自獨立，互不干擾;結構緊湊，組裝靈活，布局合理，排列整齊，占地面積少；結構牢固，連鎖可靠，安全度高，功能齊全；操作簡便，互換性能良好，短時耐受電流大；具有良好的兼容性，既可以組裝成GCL動力中心，也可以組裝成GCK電動機控制中心和計量照明、功率補償等用途的配電裝置。
