產品概述

10千伏電纜線路T接的用戶內部發生故障時，當故障發生在進線段，或故障雖發生在用戶進線開關內側，但其繼電保護動作時限和供電公司變電站出線開關繼電保護動作時限不配合時，均會造成變電站出線開關掉閘。如果故障性質是永久性的，出線開關重合不成功，一個中壓用戶的事故將使整條配電線路停電，這樣的波及事故對社會將造成惡劣影響。

在上述用戶支線T接處或用戶末端（責任分界點）安裝一臺用戶分界開關（簡稱看門狗），經判斷確認用戶內部發生事故（過流、短路、小電流接地等事故），將故障隔離，確保對非故障用戶恢復供電。就可以縮小停電面積，解決用戶與供電局的責任糾紛問題。

使用條件

正常條件：

環境溫度最高溫度：+40度

日最大平均相對濕度：95%

日平均溫度：+35度

月最大平均相對濕度：90%

最低溫度：-40度

最大海拔高度：4000米

特殊條件：

遵循IEC60694標準，對于有別于正常操作的條件下特殊運行條件，制造商和最終用戶必須取得一致。如果涉及惡劣的運行環境，則必須向制造商和供應商咨詢。

型號含義

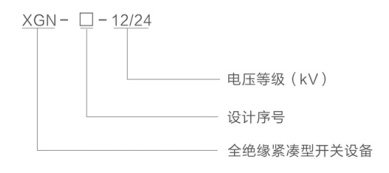

XGN□-1224系列全絕緣全封閉充氣式金屬開關設備型號含義

技術參數

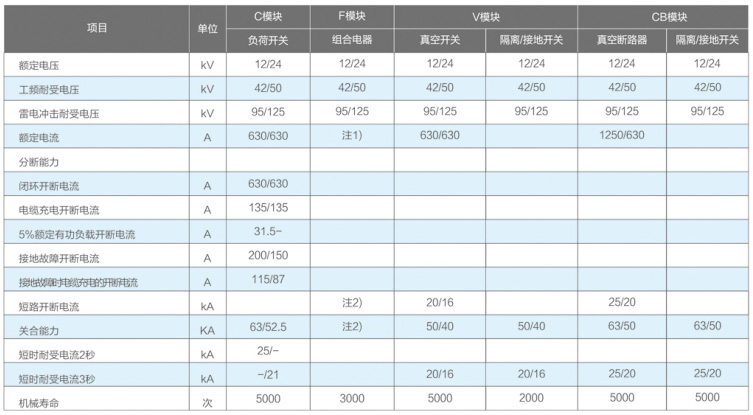

XGN□-1224系列全絕緣全封閉充氣式金屬開關設備技術參數

符合標準 STANDARDS COMPLIANT

GB1984 高壓交流斷路器

GB/T11022 高壓開關設備及控制設備標準的共用技術要求

GB3906 交流金屬封閉開關設備和控制設備

GB/T726-2000 繼電器及裝置基本試驗方法

GB/T17626.4-2008 電磁兼容試驗和測量技術電快速瞬變脈沖群抗擾度試驗

GB1985 高壓交流隔離開關和接地開關

基本結構 BASIC STRUCTURE

低壓室

可以配備開關柜頂部的二次線低壓室，二次線低壓室用于安裝電流表，繼電器、帶電閉鎖等控制單元。

電纜室

配置型標電纜頭。所有套管的距離地面高度都相同，并且外有電纜室蓋板保護。此蓋板可以與接地開關互鎖。注：安裝電纜頭詳見《屏蔽性電纜接頭安裝說明書》。

溫濕度控制器

采用進口高性能溫濕度傳感器,可同時對溫度、濕度信號進行測量控制。自動啟動加熱器，對被測環境的實際溫、濕度自動調節。

電壓互感器

可根據需要配置10kv全絕緣，全屏蔽，可觸摸電壓互感器，以滿足配網自動化的要求。可用于提供計量/測量用電壓信號、開關電動操作機構電源。

電磁鎖(電動24V/220V)

適用于戶內高壓開關設備的柜門需要閉鎖部位實現聯鎖，防止誤操作的發生。

電流互感器

每個模塊均可安裝電流互感器須安裝在電纜室內。

外形尺寸圖 OUTLINE DIMENSION

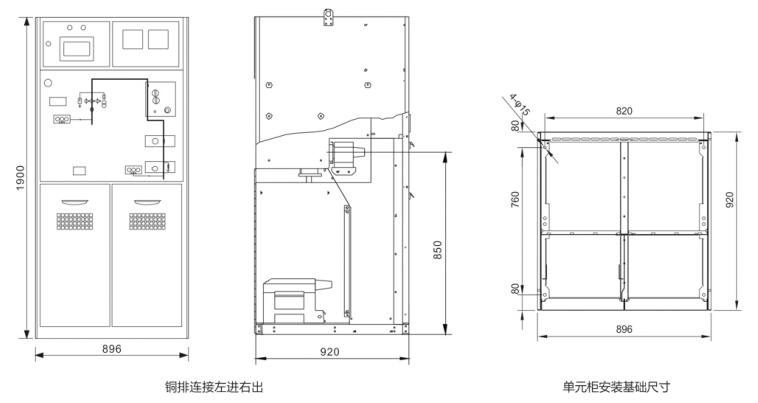

XGN□-12(Z)A型高壓交流用戶分界開關柜外形圖
